你当前位置:首页 - 火花机 - CNC火花机CNC火花机

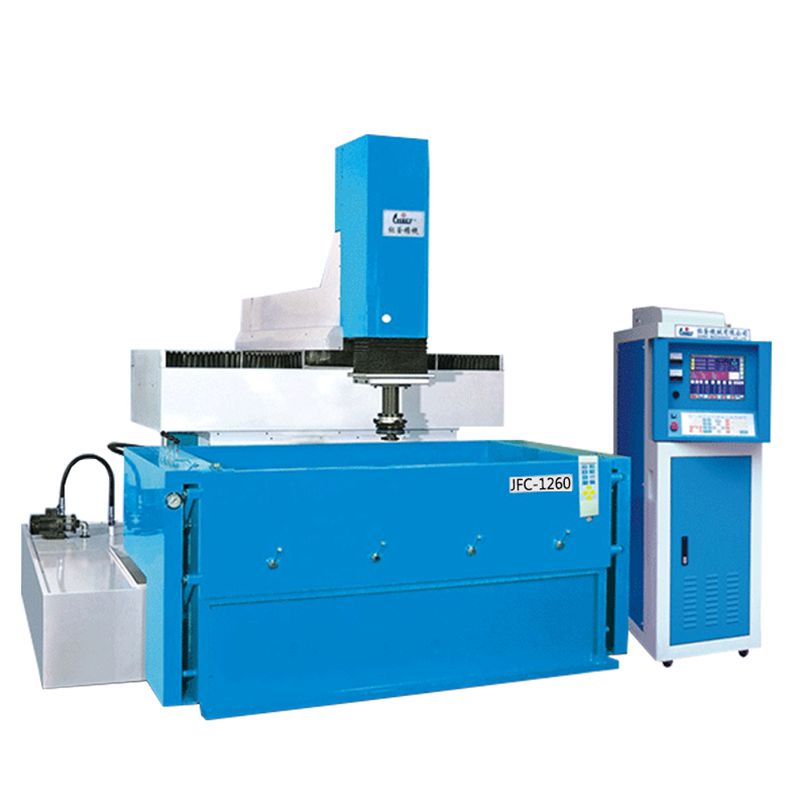

钜釜JFC-1260牛头式火花机/CNC单牛头放电机/牛头石墨火花机
  • 钜釜JFC-1260牛头式火花机/CNC单牛头放电机/牛头石墨火花机
  • 钜釜JFC-1260牛头式火花机

钜釜JFC-1260牛头式火花机/CNC单牛头放电机/牛头石墨火花机

  • 产品编号:JFC-1260牛头式火花机
  • 产品类别:
  • 产品特点:工作台规格(mm):1250*800
  • 产品应用: 模具加工 产品加工 零件加工
  • 更新时间:2017-12-30

钜釜牛头式放电机之机械特性:

1、 采用固定工作台设计,并采用完全箱型设计,密集多层肋骨补强,确保重负荷时机台不变形。

2、 X.Y.Z三轴采用瑞士“SCHNEEBERGER”线性导轨,刚性更强。

3、 X.Y.Z三轴采用台湾进口滚珠丝杆。

4、 X.Y.Z三轴均采用日本原装进口“SANYO”三洋伺服马达(可选配AC伺服马达)。

5、 油压自动升降门设计。

6、 机身采用FC30高精度精良材质,经高温退火及240天以上不间断自然时效处理,耐久稳定,永不变形。

7、 机身外观采用牛头式设计,样式新颖美观,固定式工作台面全支撑,高负荷载重即使大平面加工,其工作时的稳定性,均匀性丝毫不受影响。

8、精良的设计,自行精密加工组立。以光学尺回授机床各轴位置到控制器,进行精密全闭环控制。

9、所有出厂机台均经过CNC镭射校正。

钜釜JFC-1260牛头式火花机电控箱特性:

132位元工业级电脑控制,执行迅速,稳定性强。

2、自动移位和多孔加工侧放(36内外孔)工作。

39组原点设定,100组加工坐标设定。

4、可记忆100组工作档,每个工作档并可预设5Z轴加工参数、打孔参数。

5Z轴加工,侧放加工可分10段,设定一次加工完成。

6、自动寻边、寻模具中心、孔内中心、机械归零,自动归位。

7、单段加工、全段加工,加工起始孔加工模拟,坐标补偿,换孔高度。

8、可OB加工,多孔加工,螺牙自动加工,可X+X+Y-Y-Z-Z+加工。

9、智慧型积碳检测电路,当有积碳时自动延长T-OFF和自动改变加工时间和上升距离。

10、新型数位式等能量加工回路,配合快速晶体MOSFETL使加工表面更细,消耗更低。

11、新型智慧编辑功能,只要输入”加工材质、加工深度、加工电流大小”,自动编辑各段深度及加工参数,操作更简易。

12、超低消耗放电回路,使尖角、深孔、薄片等工件的加工电极损耗,降至最低。

13、大面积加工专用放电回路,搭配独有之智能化缓动装置,不需切换,大小工件皆可应付自如,达到完美的加工效果。

14、可选择的加工材料有6种(含钨钢和石墨加工)。

钜釜CNC牛头式火花机(放电机/电火花成型机)功能图



钜釜JFC-1260牛头式火花机主要技术参数

机型 项目

钜釜JFC-1260牛头式电火花成型机

工作油槽(内槽)尺寸(mm)

2000*1300*700

工作台规格(mm)

1250*800

工作台左右行程(mm

1200

工作台前后行程(mm

600

主轴(Z轴)行程(mm)

450

机头行程(mm



电极头至工作台面距离(mm

550-1000

电极最大载重(kg)

300

最大工作物载重(kg)

4000

机械重量(kg)

5800

过滤箱容积(liter)

1400*2

过滤箱净重(kg)

500

外观尺寸(长**高)(mm

2800*3090*3361

二、标准配置

电极夹头、刻度盘、注油器、机背电机、灭火器等均采用台湾原装正品;

三轴伺服电机采用SANYO日本三洋品牌、抽油泵浦采用GRUNDFOS丹麦格兰富品牌;

3 CNC系列产品所用光学尺为SINO广州信和品牌;

机身铸件由台资企业生产,电控箱钣金、变压器由大陆生产,交流接触器采用CHINT中国正泰集团产品;

电控箱内部所有PC板、仪表、按键开关均由台湾原装进口;

采用解析度5um光学尺,全闭环设计,精度高;

放电加工速度比国产放电机快25-60%(甚至70%);

表面光洁度接近镜面效果(比国产放电机火花纹细且均匀);

9电极消耗量(电极为铜,工件为钢)在0.8%-1.1%之间(即加工10mm深度,电极消耗0.10mm)

10钜釜放电机XYZ三轴均采用滚珠丝杆,所以加工速度比国产机快15%(国产放电机Z轴丝杆多采用铜套型)

11 加工出的工件精度误差能保证在0.01mm左右;

12 性能稳定,故障率较低;

13 整机已基本实现自动化、智能化控制。



火花机用途:

火花机主要用于加工具有复杂形状的型孔和型腔的模具和零件;加工各种导电材料,如硬质合金和淬火钢等;加工深细孔、异形孔、深槽、窄缝和切割薄片等;加工各种成形刀具、样板和螺纹环规等工具。



售后服务:

1. 自机床验收合格之日起,卖方负责保修一年。保修期间,如设备出现故障,钜

    釜公司在接到买方通知后,1小时响应,24小时内赶到现场,在维修零部件到

    位时5个工作日内排除故障。如属不正常使用及保养情况下造成的机件损坏,

    将酌情收取零部件成本费。

2. 钜釜公司定期对设备进行维护和检修。
3. 保修期过后,钜釜公司对设备提供有偿终生维修技术服务。合同签订后十年内,

     钜釜公司承诺以优惠价格向买方提供保证设备正常运行所需要的全部备品。
4. 钜釜公司上海办事处近10名专业技术人员在台湾总公司40年数控精密机械研

    发、制造经验积淀及广东生产基地强有力的支持下,负责对买方的设备进行及

     时有效的维修服务。
