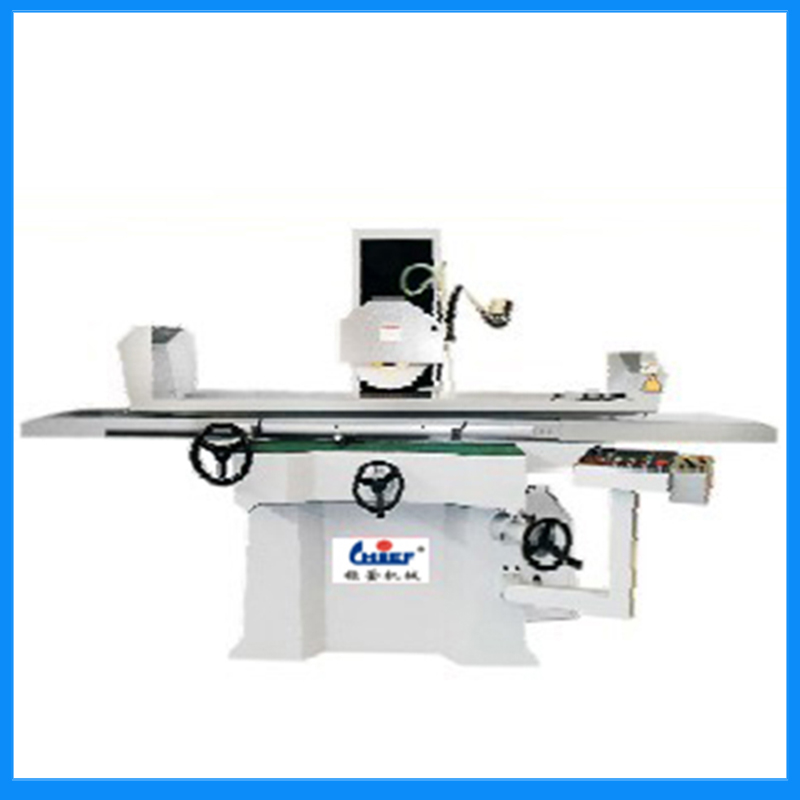

JF-4510/5010平面成型磨床

精密成型平面磨床特性：

本机主要铸件均采用铸鉄料，经由退火处理，以确保高精度，高刚性，并延长机器寿命。
本机滑道粘贴耐磨树脂片，并经精密铲花，不仅滑动顺畅且耐磨，最适合成型研磨。
本机采用台湾直接式主轴、P4级超精密滚柱轴承，在高速下低噪音，无振动，扭力大，最适合成型研磨。
O高钢性铸件
本机各主要铸件：工作台、鞍座、立柱及机座、均采用高级铸铁，并经特殊退火处理，可确保机械精度长期使用之稳定。
O耐磨性滑道
机座，鞍座滑道采用双“V”型设计，滑动道引性佳，不会有拖曳现象。两者皆加贴耐磨滑片（TURCITE），再经精密铲花作业，确保移动轻快于精度准确。
O刚刚性立柱
采用H型结构具高刚性，并采用正以上升螺杆设计，永保加工成品精度。
O直结式主轴
采用超精密滚柱轴承，鼻端偏摆保证2U以内。密封式油脂滑保养简易及可长期使用。
O自动润滑系统
采用电磁帮补强注油自动循环，提供各螺杆和各滑动面最加润滑效果。
O台湾产精密导螺杆
升除和前后螺杆经热处理化后，再经研磨加工，确保长期使用精度不变。

JF-4510/5010平面成型磨床技术参数

	规格Specifications			JF-4510/5010AHR/AHD
能力   General Capacity	工作台面积Worjing of table		mm	1000*450/500
	最大研磨面积 Max.surface ground		mm	1100*500/510
	工作台左右最大行程 Max.table travel		mm	1150
	工作台前后最大行程Max.saddle travel		mm	480
	工作台面至主轴中心最大距离（大约值） Max.distance  center of spindle to table		mm	600
工作台Longitudinal Movement	工作台速度（大约值）Table speed		mm/min	5-25（probably)
前后     Cross Movement	前后手轮进刀 Cross feed on hand wheel	1转/1 rev.	mm	4（0.16"）
		1格/1 gra.	mm	0.02（0.001"）
	前后快速移动速率Rapid power cross feed approx		mm/min	940(50Hz)（probably)
上下   Vertical Movement	上下手轮进刀Verticalfeed on hand wheel	1转/1 rev.	mm	1（0.05"）
		1格/1 gra.	mm	0.005（0.0002"）
	上下自动进给量Auto.Down feed		mm	无（None)			0.001-0.999/time
	上下快速移动速率Rapid power Vertical feed approx		mm/min	无（None)		250(50Hz)/300(60Hz)(probably)
砂轮GDINDING Wheel	砂轮尺寸Grinding wheel dimension		mm	Max400*40*127(13.7"*1.6"*3")
	砂轮转速Wheel speed		rpm	1400(50Hz)/1700(60Hz)(probably)
马达 Motors	主轴马达Spindle motor		hp	7.5
	前后进给马达Auto.cross feed motor		w	60
	上下进给马达Rapid head elevation motor		hp	80			步进马达Stepping
	油压泵马达Hydraulic system		hp	3
	润滑泵Lubricaton system		w	25
	冷却泵Coolant pump		hp	1/4
	噪音值Sound pressure level		db(A)	低于78(Below78)
尺寸 Size	机器作业空间Maching floor space		mm	2200*3050(87"*120")(probably)
	机器净重Maching net weight		kgs	3150(3080lbs)(probably)
	装箱毛重Packing gross weight		kgs	4600(3410lbs)(probably)
	装箱尺寸（长x宽x高）Packing dimension		mm	3020*2160*2347(121"*85"*93")(probably)
