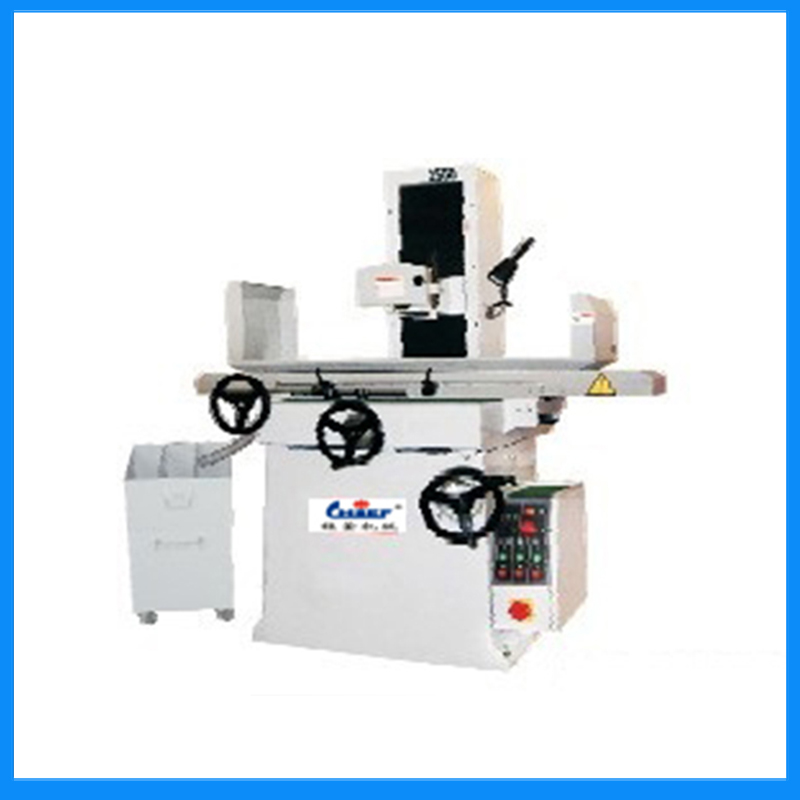

JF-250平面成型磨床
- 产品编号：JF-250平面成型磨床
- 产品类别：
- 产品特点：工作台规格(mm)：460*200
-
产品应用：
产品加工
零件加工
模具加工
- 更新时间：2015-12-09
精密成型平面磨床特性：
本机主要铸件均采用铸鉄料，经由退火处理，以确保高精度，高刚性，并延长机器寿命。
本机滑道粘贴耐磨树脂片，并经精密铲花，不仅滑动顺畅且耐磨，最适合成型研磨。
本机采用台湾直接式主轴、P4级超精密滚柱轴承，在高速下低噪音，无振动，扭力大，最适合成型研磨。
O高钢性铸件
本机各主要铸件：工作台、鞍座、立柱及机座、均采用高级铸铁，并经特殊退火处理，可确保机械精度长期使用之稳定。
O耐磨性滑道
机座，鞍座滑道采用双“V”型设计，滑动道引性佳，不会有拖曳现象。两者皆加贴耐磨滑片（TURCITE），再经精密铲花作业，确保移动轻快于精度准确。
O刚刚性立柱
采用H型结构具高刚性，并采用正以上升螺杆设计，永保加工成品精度。
O直结式主轴
采用超精密滚柱轴承，鼻端偏摆保证2U以内。密封式油脂滑保养简易及可长期使用。
O自动润滑系统
采用电磁帮补强注油自动循环，提供各螺杆和各滑动面最加润滑效果。
O台湾产精密导螺杆
升除和前后螺杆经热处理化后，再经研磨加工，确保长期使用精度不变。
超精密成型平面磨床JF-250规格参数
|
规格
|
单位
|
JF-250
|
|
能力
|
工作台工作面积
|
mm
|
460x200
|
|
左右最大移动量
|
mm
|
540
|
|
前后最大移动量
|
mm
|
250
|
|
工作台面至主轴中心最大距离
|
mm
|
460
|
|
工作台最大承受重量
|
kgs
|
100
|
|
工作台
|
工作台T型槽
|
mm/xn
|
14x1
|
|
工作台速度
|
m/min
|
5-23
|
|
前后手轮进刀
|
1格
|
mm
|
0.02
|
|
1圈
|
mm
|
4
|
|
前后自动进给
|
|
mm
|
0.1-8
|
|
前后快速移动
|
50HZ
|
mm
|
790
|
|
60HZ
|
mm
|
950
|
|
砂轮
|
砂轮尺寸
|
|
mm
|
Ø205x6-20x31.75
|
|
主轴转速
|
50HZ
|
R.P.M
|
2850
|
|
60HZ
|
R.P.M
|
3360
|
|
上下结构
|
上下手轮进刀
|
1格
|
mm
|
0.01
|
|
1回转
|
mm
|
2
|
|
自动进给量
|
mm
|
0.002-0.02
|
|
上下快速移动量
|
mm/min
|
/
|
|
马达
|
主轴马达
|
HXP
|
2x2
|
|
上下驱动马达
|
HXP
|
/
|
|
油压马达
|
HXP
|
1x4
|
|
吸鹿马达
|
HXP
|
3/4x2
|
|
冲水马达
|
HXP
|
1/8x2
|
|
前后驱动马达
|
HXP
|
40w
|
|
尺寸
|
机器高度
|
mm
|
1775
|
|
占地面积
|
kgs
|
1800x1400
|
|
净重
|
kgs
|
1300
|
|
毛重
|
kgs
|
1500
|
