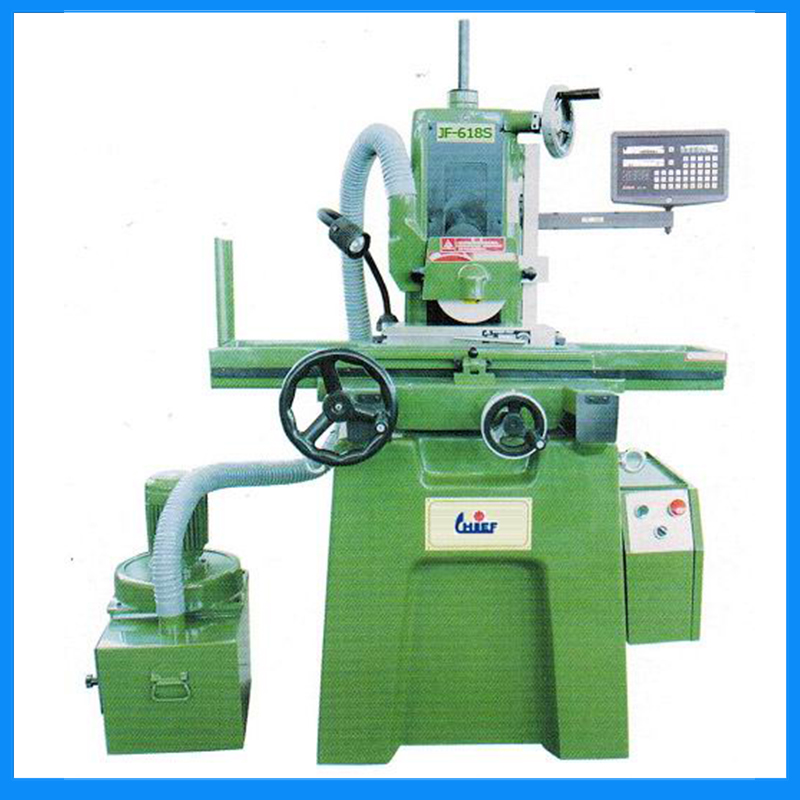

JF-618平面磨床
- 产品编号：JF-618平面磨床
- 产品类别：
- 产品特点：工作台规格(mm)：150*450
-
产品应用：
产品加工
零件加工
模具加工
- 更新时间：2015-12-09
精密成型平面磨床特性：
本机主要铸件均采用铸鉄料，经由退火处理，以确保高精度，高刚性，并延长机器寿命。
本机滑道粘贴耐磨树脂片，并经精密铲花，不仅滑动顺畅且耐磨，最适合成型研磨。
本机采用台湾直接式主轴、P4级超精密滚柱轴承，在高速下低噪音，无振动，扭力大，最适合成型研磨。
O高钢性铸件
本机各主要铸件：工作台、鞍座、立柱及机座、均采用高级铸铁，并经特殊退火处理，可确保机械精度长期使用之稳定。
O耐磨性滑道
机座，鞍座滑道采用双“V”型设计，滑动道引性佳，不会有拖曳现象。两者皆加贴耐磨滑片（TURCITE），再经精密铲花作业，确保移动轻快于精度准确。
O刚刚性立柱
采用H型结构具高刚性，并采用正以上升螺杆设计，永保加工成品精度。
O直结式主轴
采用超精密滚柱轴承，鼻端偏摆保证2U以内。密封式油脂滑保养简易及可长期使用。
O自动润滑系统
采用电磁帮补强注油自动循环，提供各螺杆和各滑动面最加润滑效果。
O台湾产精密导螺杆
升除和前后螺杆经热处理化后，再经研磨加工，确保长期使用精度不变。
|
项目/模型
|
JF-618
|
|
加工能力
|
工作台尺寸
|
150*450
|
|
最大研磨长度
|
470mm
|
|
最大研磨宽度
|
160mm
|
|
主轴中心于工作台面距离
|
400mm
|
|
标准磁铁尺寸
|
150*400mm
|
|
左右进给
|
手动行程
|
465mm
|
|
前后进给
|
手动进给（每刻度）
|
0.02mm
|
|
手轮进给（每转）
|
5mm
|
|
上下进给
|
手动进给（每刻度）
|
0.005mm
|
|
手轮进给（每转）
|
1mm
|
|
砂轮
|
砂轮尺寸（外径X宽度X孔径）
|
180*16*32
|
|
主轴转速（60C/50C）
|
3600/3000rpm
|
|
马达
|
主轴马达（V3级）
|
1.5HP 60HZ/3600rpm
|
|
重量
|
毛重（大约）
|
850kgs
|
