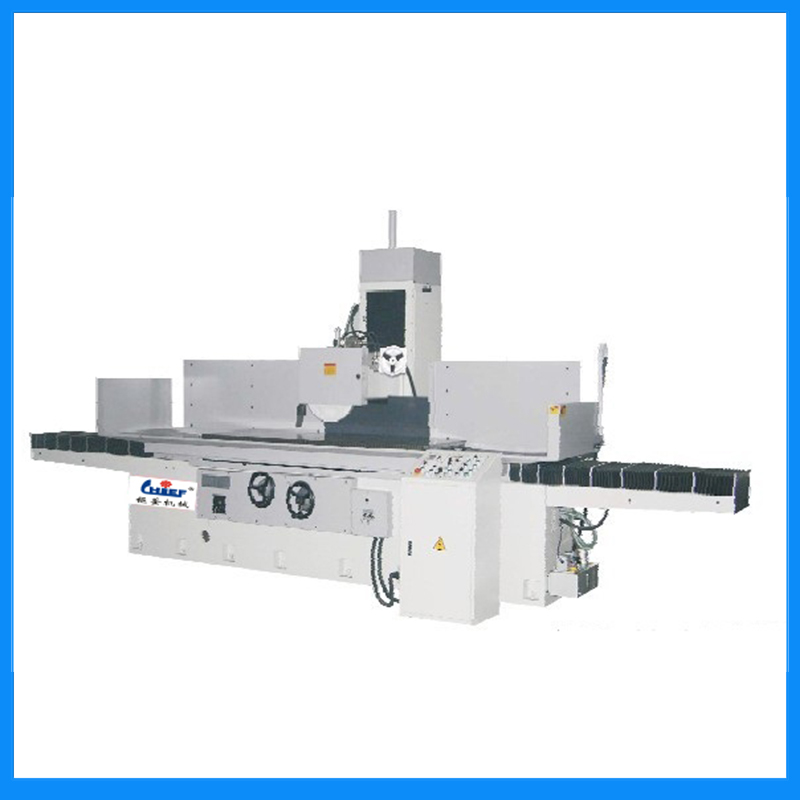

JF-6016/7020平面成型磨床
- 产品编号：JF-6016/7020平面成型磨床
- 产品类别：
- 产品特点：工作台规格(mm)：700*2000
-
产品应用：
产品加工
零件加工
模具加工
- 更新时间：2015-12-09
精密成型平面磨床特性：
本机主要铸件均采用铸鉄料，经由退火处理，以确保高精度，高刚性，并延长机器寿命。
本机滑道粘贴耐磨树脂片，并经精密铲花，不仅滑动顺畅且耐磨，最适合成型研磨。
本机采用台湾直接式主轴、P4级超精密滚柱轴承，在高速下低噪音，无振动，扭力大，最适合成型研磨。
O高钢性铸件
本机各主要铸件：工作台、鞍座、立柱及机座、均采用高级铸铁，并经特殊退火处理，可确保机械精度长期使用之稳定。
O耐磨性滑道
机座，鞍座滑道采用双“V”型设计，滑动道引性佳，不会有拖曳现象。两者皆加贴耐磨滑片（TURCITE），再经精密铲花作业，确保移动轻快于精度准确。
O刚刚性立柱
采用H型结构具高刚性，并采用正以上升螺杆设计，永保加工成品精度。
O直结式主轴
采用超精密滚柱轴承，鼻端偏摆保证2U以内。密封式油脂滑保养简易及可长期使用。
O自动润滑系统
采用电磁帮补强注油自动循环，提供各螺杆和各滑动面最加润滑效果。
O台湾产精密导螺杆
升除和前后螺杆经热处理化后，再经研磨加工，确保长期使用精度不变。
|
项目
|
规格
|
单位
|
JF-6016
|
JF-7020
|
|
能力
|
工作台工作面积
|
mm
|
600*1600
|
700*2000
|
|
左右最大移动量
|
mm
|
1700
|
2100
|
|
前后最大移动量
|
mm
|
630
|
730
|
|
工作台最大承重量
|
mm
|
1000
|
1200
|
|
工作台
|
工作台T型槽
|
mm*N
|
16*3
|
16*3
|
|
前后手轮能力
|
一格
|
mm
|
0.02
|
0.02
|
|
1圈
|
mm
|
4
|
4
|
|
前后自动进给
|
mm
|
0.5~25
|
0.5~25
|
|
前后快速移动
|
50HZ
|
mm
|
1250
|
1250
|
|
60HZ
|
mm
|
1500
|
1500
|
|
砂轮
|
砂轮尺寸
|
mm
|
Φ400*（20~50）*Φ127
|
Φ400*（20~50）*Φ127
|
|
主轴转速
|
50HZ
|
R.p.m
|
1450
|
1450
|
|
60HZ
|
R.p.m
|
1750
|
1750
|
|
上下结构
|
最大移动量
|
mm
|
550
|
550
|
|
上下手轮进刀
|
一格
|
mm
|
0.005
|
0.005
|
|
1回转
|
mm
|
0.4
|
0.4
|
|
自动进给量
|
mm
|
0.002~0.008
|
0.002~0.008
|
|
上下快速移动量
|
m/min
|
230
|
230
|
|
马达
|
主轴马达
|
HP*P
|
10*4
|
10*4
|
|
上下驱动马达
|
HP*P
|
1/2*4
|
1/2*4
|
|
油压马达
|
KW
|
0.75
|
0.75
|
|
吸尘马达
|
HP*P
|
7.5*6
|
7.5*6
|
|
冲水马达
|
HP*P
|
1/8*2
|
1/8*8
|
|
前后驱动马达
|
HP*P
|
1/2*4
|
1/2*4
|
|
尺寸
|
机器高度
|
mm
|
2400
|
2400
|
|
占地面积
|
mm
|
2350*5300
|
2450*5300
|
|
净重
|
Kgs
|
6500
|
7000
|
|
毛重
|
Kgs
|
7500
|
8000
|
